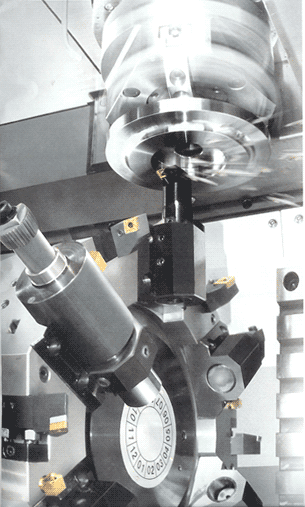

도립CNC 선반

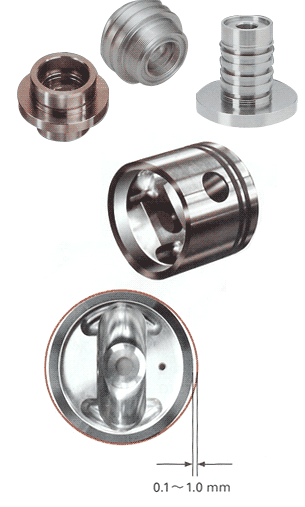

- 열처리후의 고경도재(高硬度材)의 고정도 가공이 가능합니다.
종래, 연삭기로 가공했던 마감공정도 불필요하게 되고, 저 입자에 의한 분진 공해를 방지하여, 환경보전대책(ISO 14001)기로서도 주목되고 있습니다.


- 모든 방면의 무인 운전을 실현하기 때문에, 각종 워크 스토커에 대응할 수 있습니다.
IVS 시리즈는 단독적으로도 사용할 수 있지만, 2대를 연결하여 사용하면, 첫 워크의 중/소품종·양산 부품 가공의 고생산성을 실현하는 자동화 생산 시스템을 구성할 수 있습니다.




IVS  200 200M
  척 사이즈
8" 8"
  최대 가공지름
  -풀 툴
  -인접 공구 없음
Ф180 mm
Ф280 mm
Ф180 mm
Ф280 mm
  이동량 (X / Z)
  -X축 + 반송용 스트록
  -Z축

320 + 560 mm
Ф280 mm

320 + 560 mm
Ф280 mm
  급이송 속도
  -X축
  -Z축

110000 mm / min
60000 mm / min

110000 mm / min
60000 mm / min
주축 (30분 정격)
7000 (rpm), 26 kW (35 HP)
7000 (rpm), 26 kW (35 HP)
밀링 주축 (10분 정격)
-
4500 (rpm), 5.5 kW (7.5 HP)
공구수납 갯수
12 12
[*옵션] 최대 가공지름은 설치 공구 등의 조건에 따라 제한됩니다.

IVS 300 300M
  척 사이즈
10", 12" 선택 10", 12" 선택
  최대 가공지름
  -풀 툴
  -인접 공구 없음
Ф180 mm
Ф350 mm
Ф180 mm
Ф350 mm
  이동량 (X / Z)
  -X축 + 반송용 스트록
  -Z축

235 + 645 mm
Ф280 mm

235 + 645 mm
Ф280 mm
  급이송 속도
  -X축
  -Z축

60000 mm / min
45000 mm / min

60000 mm / min
45000 mm / min
주축 (30분 정격)
4000, 3300 (rpm) 선택,
26 kW (35 HP)
4000, 3300 (rpm) 선택,
26 kW (35 HP)
밀링 주축 (10분 정격)
-
4500 (rpm), 5.5 kW (7.5 HP)
공구수납 갯수
12 12
[*옵션] 최대 가공지름은 설치 공구 등의 조건에 따라 제한됩니다.
