복합가공 CNC 선반

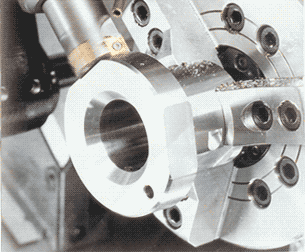

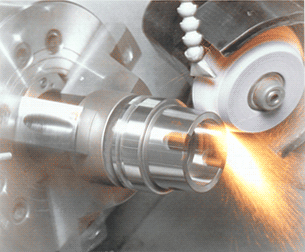

선삭가공 뿐만 아니라, 원 척킹으로 밀링 가공도 가능해진 복합가공 CNC 선반.
C축, Y축 더욱이 제 2주축을 가진 다수의 바리에이션 중에서 선택할 수 있습니다.




Super Quick Turn

100MY 100MSY
  척 사이즈
6" 6"
  최대 가공지름
Ф280 mm Ф280 mm
  Y축 이동량
80 mm (±40 mm) 80 mm (±40 mm)
주축 (30분 정격)
6000 (rpm), 7.5 kW(10 HP)(25%ED)
6000 (rpm), 7.5 kW(10 HP)(25%ED)
제 2 주축 (10분 정격)
-
6000 (rpm), 7.5 kW(10 HP)(25%ED)
밀링 주축 (10분 정격)
4500 (rpm), 3.7 kW (5HP)
[*6000 (rpm)]
4500 (rpm), 3.7 kW (5HP)
[*6000 (rpm)]
봉재 가공 능력
Ф51 mm Ф51 mm
공구수납 갯수
12 12
[*옵션] 척의 사양에 따라 제한을 받습니다.

Super Quick Turn

200MY 200MSY
  척 사이즈
8" 8"
  최대 가공지름
Ф300 mm Ф300 mm
  Y축 이동량
100 mm (±50 mm) 100 mm (±50 mm)
주축 (30분 정격)
4500 (rpm), 15 kW (20 HP)
[*5000 (rpm), 18.5 kW (25 HP)]
4500 (rpm), 15 kW (20 HP)
[*5000 (rpm), 18.5 kW (25 HP)]
제 2 주축 (10분 정격)
-
4500 (rpm), 7.5 kW (10 HP)
[*5000 (rpm), 7.5 kW (10 HP)]
밀링 주축 (10분 정격)
4500 (rpm), 3.7 kW (5HP)
[*6000 (rpm)]
4500 (rpm), 3.7 kW (5HP)
[*6000 (rpm)]
봉재 가공 능력
Ф51 mm Ф51 mm
공구수납 갯수
12 12
[*옵션] 척의 사양에 따라 제한을 받습니다.


Super Quick Turn

250MY 250MSY
  척 사이즈
10" 10"
  최대 가공지름
Ф300 mm Ф300 mm
  Y축 이동량
100 mm (±50 mm) 100 mm (±50 mm)
주축 (30분 정격)
4000 (rpm), 22 kW (30 HP)
4000 (rpm), 22 kW (30 HP)
제 2 주축 (10분 정격)
-
4000 (rpm), 7.5 kW (10 HP)
밀링 주축 (10분 정격)
4500 (rpm), 3.7 kW (5HP)
[*6000 (rpm)]
4500 (rpm), 3.7 kW (5HP)
[*6000 (rpm)]
봉재 가공 능력
Ф64 mm Ф64 mm
공구수납 갯수
12 12
[*옵션] 척의 사양에 따라 제한을 받습니다.


Super Quick Turn

300MY
  척 사이즈
10"
  최대 가공지름
Ф420 mm
  Y축 이동량
150 mm (±75 mm)
주축 (30분 정격)
4000 (rpm), 22 kW (30 HP)

제 2 주축 (10분 정격)
-
밀링 주축 (10분 정격)
4000 (rpm), 7.5 kW (10HP)
[*2000 (rpm)] (5분 정격)

봉재 가공 능력
Ф77 mm
공구수납 갯수
12
[*옵션] 척의 사양에 따라 제한을 받습니다.
