IT(정보기술)과 MT(제조기술)가 완전히 융합, 머시닝 센터와 선반이 완전히 합체된 혁신적인 기계

  작업자와 관리자를 동시에 생각하는 e-Tower

- 작업자에게 적절하게 지시함으로써 작업공정을 건너뛰는 실수를 방지합니다.
- 기계가 불필요하게 정지되어 있는 시간을 단축합니다.
- 작업자가 작업상의 어려움에 직면하면 도우미 기능으로 작업효율의 향상을 지원합니다.
- 문제발생시에는 기능복구까지에 드는 시간을 단축하도록 지원합니다.

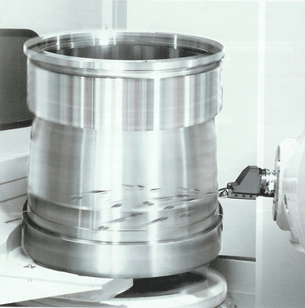

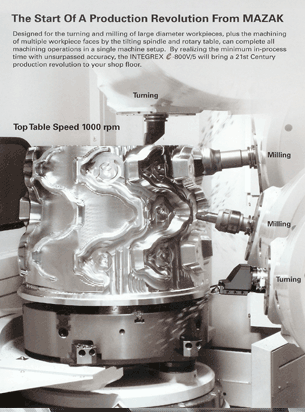

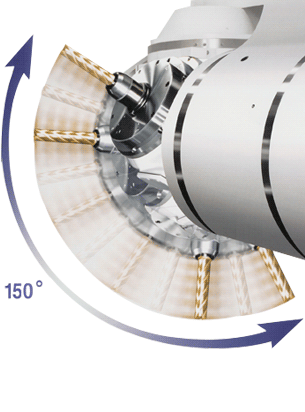

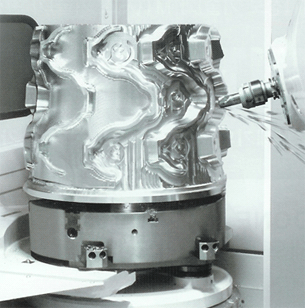

1/10000° 분할이 가능한 선반 TABLE 주축 및 150°회전의 머시닝 주축에 의한 초정밀가공이 가능하며, 선반TABLE의 Turning가공 과 임의각도 Indexing 에 의한 머시닝가공이 가능하므로, 항공기부품 (제트엔진하우징 및 Manifold 등) 및 반도체 부품 (Chamber 및 Heater Block)등 종래의 방식으로는 수직선반 및 수직&수평머시닝쎈터 등 여러대의 장비로도 가공이 불가능하였던 형상의 공작물들이 단지 원척킹으로 한대의 장비에서 모든가공이 가능해짐




3가지 Model 의 수직5축가공기 보유로 다양한 Size 의 공작물에 대응가능

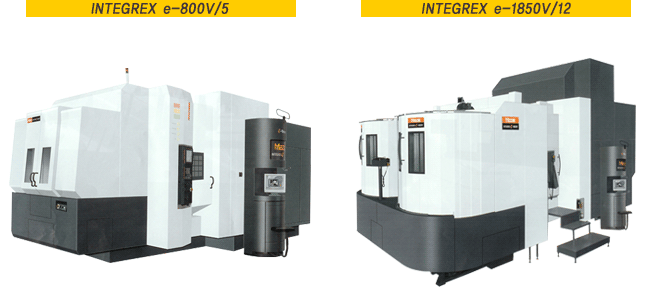

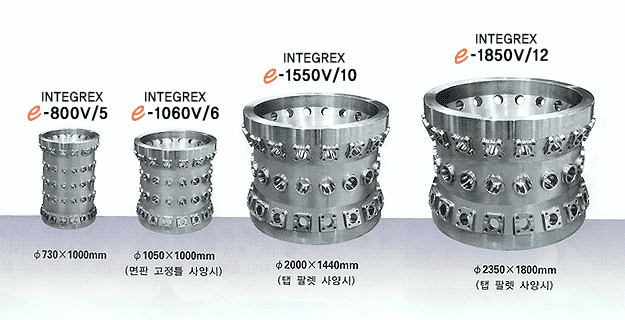

INTEGREX 최대 공작물 크기
e-800V/5 Ф730 X 1000 H
e-1060V/6 Ф1050 X 1000 H
e-1060V/8 Ф1250 X 1250 H
e-1060V/8SG Ф1500 X 1450 H (Single Table)
e-1550V/10 Ф2000 X 1440 H
e-1850V/12 Ф2350 X 1800 H



MODEL  e-800V/5 e-1060V/6 e-1060V/8
  최대워크치수
Ф730 X 1000 mm Ф1050 X 1000 mm
(탭 팔레트 사양시)
Ф1250 X 1250 mm
(탭 팔레트 사양시)
  팔레트/척사이즈
(*□500mm,*Ф610mm) (*□630mm,*□800mm,*Ф800mm) (*□800mm,*□1000mm,*Ф1000mm)
  이동량 (X/Y/Z)
1100 / 800 /900 mm 1525 / 1060 /1345 mm 1875 / 1060 /1345 mm
  이동 (A/C)
150˚/360˚ 150˚/360˚ 150˚/360˚
  급이동
속도
(X,Y,Z)
50000 mm/min 40000 mm/min 40000 mm/min
  선식주축
(30분정격)
1000 (rpm)30kw(40HP)
600 (rpm)37kw(50HP)
500 (rpm)37kw(50HP)
  머시닝주축
(30분정격)
12000 (rpm)22kw(30HP)

(15분 정격)
10000 (rpm)37kw(50HP)

(15분 정격)
10000 (rpm)37kw(50HP)

(30분 정격)
  툴 생크
MAS BT-40 MAS BT-50 MAS BT-50
  공구수납 갯수
40
[*80,*120,*160,*240]
40
[*80,*120,*160,*180,*240,*330]
40
[*80,*120,*160,*180,*240,*330]
  * [옵션]

MODEL   e-1060V/8
(single table)
e-1550V/10 e-1850V/12
  최대워크치수
Ф1500 X 1450 mm
(면판 고정틀 사양시)
Ф1050 X 1000 mm
(탭 팔레트 사양시)
Ф1250 X 1250 mm
(탭 팔레트 사양시)
  팔레트/척사이즈
(*Ф800mm,*Ф100mm,*Ф1250mm) (*□1000mm,*Ф1400mm) (*□1250mm,*Ф1650mm,*Ф1850mm)
  이동량 (X/Y/Z)
1695 / 1060 /1345 mm 1875 / 1550 /1345 mm 13055 / 1850 /1800 mm
  이동 (A/C)
150˚/360˚ 150˚/360˚ 150˚/360˚
  급이동
속도
(X,Y,Z)
40000 mm/min 40000 mm/min 40000 mm/min
  선식주축
(30분정격)
500 (rpm)37kw(50HP)
300 (rpm)37kw(50HP)
250 (rpm)45kw(60HP)
  머시닝주축
(30분정격)
10000 (rpm37kw(50HP)
10000 (rpm)37kw(50HP)
10000 (rpm)37kw(50HP)
  툴 생크
MAS BT-50 MAS BT-50 MAS BT-50
  공구수납 갯수
40
[*80,*120,*160,*180,*240,*330]
40
[*80,*120,*160,*180,*240,*330]
40
[*80,*120,*160,*180,*240,*330]
  * [옵션]
