VTC 는 Vertical Traveling Column 으로서, 테이블고정&칼럼이송형 수직 머시닝쎈터 로서, Compact 하면서도 한등급 위의 넓은가공영역을 제공합니다.

넓은 Table Size 및 가공영역에 비하여, 스핀들은 BT-40 을 채용하여 가격경쟁력을 향상시킨 Model 이며, 특히 주축헤드가 XYZ축 방향이동하고 테이블이 고정되어 있으므로 작은 공장에도 설치가 가능합니다. 또한 Table고정형인 관계로 작업자의 피로도를 줄이고, 소재 착탈시의 안전성과 접근성을 높인 장비 입니다.

칼럼이송형 으로서 Tool Magazine이 칼럼과 함께 이동하므로 대형테이블의장비로서는 공구교환시간 (Tool to Tool : 1.5초) 이 빠르며, 공구교환이 가공영역 밖에서 교환되므로 교환시 간섭이 없고, 각축의 구동부가 가공영역내에 없는 관계로 대형 공작물의 가공에 최적합 합니다.

특히, VTC-300C 는 Mazak VTC family 의 제4세대 Model 로서 테이블사이즈 2000 X 760 MM, 각축의 이송거리 1660 x 760 x 660 의 대형기 이나, BT-40 Spindle (12,000 rpm) 을 채용함 으로써, 가격경쟁력을 극대화 하였습니다.

VTC-300C 는 마작 일본에서는 생산되지 않으며, 마작의 미국 켄터키 공장에서만 생산되는 Model 로서, 높은 생산성, 넓은 가공영역 및 가격경쟁력이 입증되어 마작의 해외공장에서 생산되어, 한국 및 일본등의 아시아시장 판매용으로 일본본사로 역수출되는 MAZAK 최초의 Model 입니다.

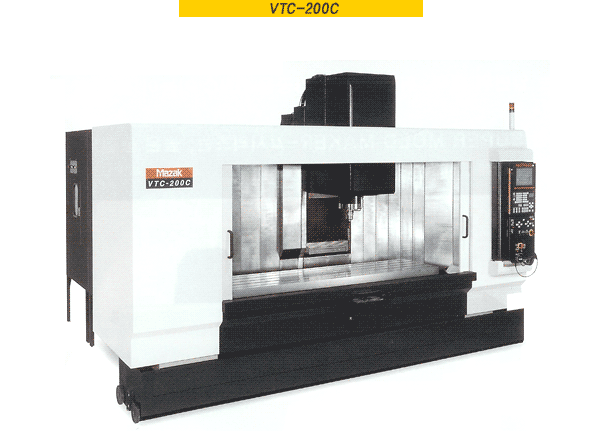

VTC-200C 는 길이방향 (X-축방향) 으로 더욱 넓은 가공영역을 보유한 장비로서, 최근의 반도체장비 의 알루미늄부품 가공에 있어서는 가공영역과 가격측면에서 최적의 장비입니다.
Table Size : 2300 x 510mm
Stroke : 1950 x 510 x 510 mm
Spindle Speed : 10,000 rpm

VTC-series는 Table의 중간에 Partition(옵션) 을 설치하면, TALBE 을 반으로 나눠 사용가능하며, 따라서 2 Pallet Changer 의 역할을 하므로, 적은 투자로도 무인화 작업을 실현할 수 있습니다.





MODEL VTC-200B VTC-200BⅡ
  테이블 사이즈
1460 x 510 mm 1460 x 510 mm
  이동량 (X/Y/Z)
1120 / 510 /510 mm 1120 / 510 /510 mm
  급이송 속도 (X/Y/Z)
30000 mm / min 36000 mm / min
  주축 (10분 정격)
10000 (rpm)15kw(20HP)
12000 (rpm)18.5kw(25HP)
  툴 생크
MAS BT-40 CAT-40, ISO-40 [*MAS BT-40]
  공구수납 갯수
24 [*30] 24 [*30]
  판매 지역
일본, 미국 유럽

MODEL VTC-200C VTC-200C
  테이블 사이즈
2300 x 510 mm 2000 x 510 mm
  이동량 (X/Y/Z)
1950 / 510 /510 mm 1660 / 510 /510 mm
  급이송 속도 (X/Y/Z)
30000 mm / min 36000 mm / min
  주축 (10분 정격)
10000 (rpm)15kw(20HP)
12000 (rpm)18.5kw(25HP)
  툴 생크
MAS BT-40 CAT-40
  공구수납 갯수
24 [*30] 24 [*48]
  판매 지역
일본 미국

MODEL VTC-200CⅡ VTC-200G
  테이블 사이즈
2000 x 510 mm 3920 x 510 mm
  이동량 (X/Y/Z)
1660 / 510 /510 mm 3658 / 510 /510 mm
  급이송 속도 (X/Y/Z)
36000 mm / min 16000, 30000, 30000 mm / min
  주축 (10분 정격)
12000 (rpm)18.5kw(25HP)
12000 (rpm)18.5kw(25HP)
  툴 생크
CAT-40, ISO-40 [*MAS BT-40] CAT-40
  공구수납 갯수
30 24 [*48]
  판매 지역
유럽 미국

MODEL VTC-300C VTC-300CⅡ
  테이블 사이즈
2000 x760 mm 2000 x 760 mm
  이동량 (X/Y/Z)
1660 / 510 /510 mm 3658 / 510 /510 mm
  급이송 속도 (X/Y/Z)
30000 mm / min 36000 mm / min
  주축 (10분 정격)
12000 (rpm)18.5kw(25HP)
12000 (rpm)18.5kw(25HP)
  툴 생크
CAT-40 CAT-40, ISO-40 [*MAS BT-40]
  공구수납 갯수
24 [*48] 30 [*48]
  판매 지역
미국 유럽

MODEL VTC-200/50 VTC-250DC/50
  테이블 사이즈
1460 x510 mm 2100 x 635 mm
  이동량 (X/Y/Z)
1120 / 510 /585 mm 1760 / 635 /660 mm
  급이송 속도 (X/Y/Z)
30000 mm / min 30000 mm / min
  주축 (10분 정격)
6000 (rpm)15kw(20HP)[*22.5kw(30hp)]
6000 (rpm)15kw(20HP)[*22.5kw(30hp)]
  툴 생크
CAT-50 CAT-50
  공구수납 갯수
24 24
  판매 지역
미국 미국
