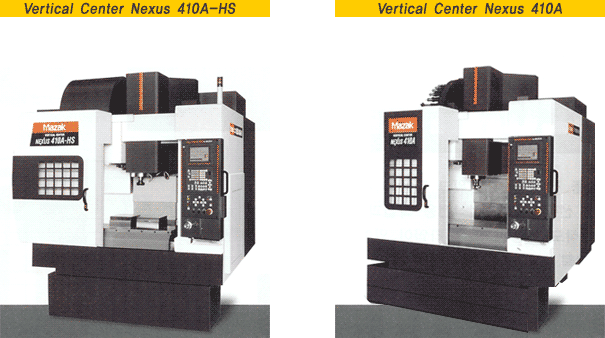

NEXUS VCN 은 2004년 판매 개시한 마작의 수직형 머시닝쎈터 의 최신 모델입니다. TABLE 이송형으로서 전체적인 속도 향상에 의한 생산성 극대화를 시현 합니다.

초정밀 LM Guide를 모든 이송축에 적용하여, 이송속도와 정밀도 및 강성을 극대화 하였으며, 50M/min의 급이송 및 절삭이송속도 (VCN-HS model) 을 낼 수 있습니다.

강력한 AC 스핀들 모터를 채용, 저속에서의 토크를 향상시키고, 고속에서의 성능을 향상시켰습니다. (12000 rpm, 15,000 rpm, 옵션 : 25,000rpm)
각 이송축 에는, 기계의 정밀도를 악화시키고 소음을 유발하는 Belt 또는 Gear Type 이 아닌 High Gain Digital AC Servo Motor를 각 이송축의 Ball Screw 에 직결하여 장비의 정도를 높였습니다.

NEXUS VCN series 는 MAZAK 의 전세계 공장, 즉 일본, 미국, 영국 공장에서 동시에 생산하는 Global Model 로서, 어느 공장에서 생산하더라도 모든 부품의 Global Purchasing 에 의하여 동일한 부품 및 동일 Process 에 의해 생산이 되므로, 대량구매 에 의한 가격 경쟁력을 시현한 MAZAK 최초의 보급형 장비 입니다.






스핀들속도: 12,000 rpm (VCN series), 15,000 rpm (VCN-HS series)
이송속도 : 36M/min (VCN series), , 50M/min (VCN-HS series)
30 Tool Servo Type ATC
Full Splash Cover, Complete Coolant System

MODEL NEXUS 410A NEXUS 410B
  테이블 사이즈
900 x 410 mm 1100 x 410 mm
  이동량 (X/Y/Z)
560 / 410 /510 mm 762 / 410 /510 mm
  급이송 속도 (X/Y/Z)
36000 mm / min 36000 mm / min
  주축 (10분 정격)
12000 (rpm)18.5kw(25HP)
12000 (rpm)18.5kw(25HP)
  툴 생크
MAS BT-40 MAS BT-40
  공구수납 갯수
30 30

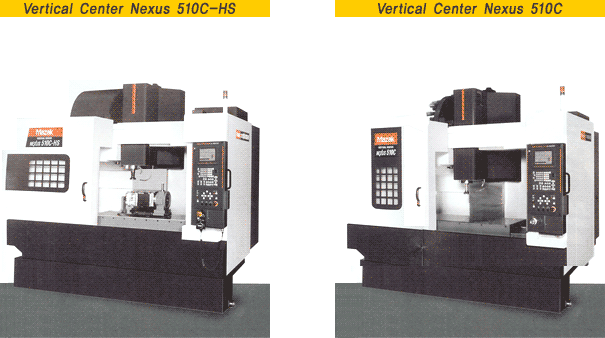

MODEL NEXUS 510C NEXUS 410A-HS
  테이블 사이즈
1300 x 550 mm 900 x 410 mm
  이동량 (X/Y/Z)
1050 / 510 /510 mm 560 / 410 /510 mm
  급이송 속도 (X/Y/Z)
36000 mm / min 50000 mm / min
  주축 (10분 정격)
12000 (rpm)18,5kw(25HP)
15000 (rpm)30kw(40HP)
  툴 생크
MAS BT-40 MAS BT-40
  공구수납 갯수
30 30 [*60]

MODEL NEXUS 410B-HS NEXUS 410A-HS
  테이블 사이즈
1100 x 410 mm 1300 x 550 mm
  이동량 (X/Y/Z)
762 / 410 /510 mm 1050 / 510 /510 mm
  급이송 속도 (X/Y/Z)
50000 mm / min 50000 mm / min
  주축 (10분 정격)
15000 (rpm)30kw(40HP)
15000 (rpm)30kw(40HP)
  툴 생크
MAS BT-40 MAS BT-40
  공구수납 갯수
30 [*60] 30 [*60]
