제 3세대로 돌입한 복합가공기의 대명사

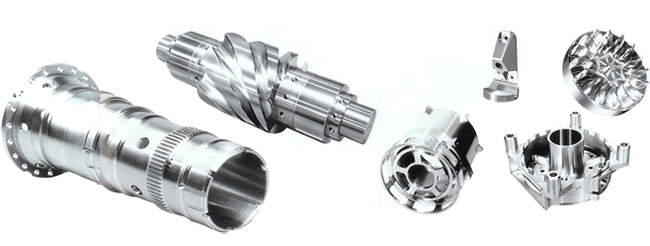

INTEGREX는 가공품을 가리지 않습니다. 지금까지 수직형, 수평형 머시닝 센터, 그리고 NC선반과 수많은 가공 공정을 거쳐서 완성된 워크도, INTEGREX 1대로 가공해 버립니다. INTEGREX로 가공해보면, 생각하지 못한 고능률 가공에 놀랄 것입니다.




INTEGREX 100-Ⅲ  100-ⅢS 100-ⅢST
  척 사이즈
6 ˚ 6 ˚ 6 ˚
  최대 가공 지름
(상/하공구대)
Ф545 mm / - Ф545 mm / - Ф545 / Ф400 mm
  상부 공구대 이동량
X/Y/Z/B
410/140/570 mm/225 ˚ 410/140/805 mm/225 ˚ 410/140/805 mm/225 ˚
  하부 공구대 이동량
X
2/Y2
- - 220/780 mm
  공구수납 갯수
(상/하 공구대)
20 /- 20 /- 20 /9
  주축(30분 정격)
6000 (rpm) /
AC 11 kW (15 HP)
6000 (rpm) /
AC 11 kW (15 HP)
6000 (rpm) /
AC 11 kW (15 HP)
  제2 주축(30분 정격)
-
6000 (rpm) /
AC 11 kW (15 HP)
6000 (rpm) /
AC 11 kW (15 HP)
  밀링 주축(20%ED)
12000 (rpm) /
AC 5.5 kW (7.5 HP)
12000 (rpm) /
AC 5.5 kW (7.5 HP)
12000 (rpm) /
AC 5.5 kW (7.5 HP)

INTEGREX 200-Ⅲ  200-ⅢS
  척 사이즈
8 ˚ 8 ˚
  최대 가공 지름
(상/하공구대)
Ф660 mm / - Ф660 mm / -
  상부 공구대 이동량
X/Y/Z/B
580 / 160 / 1045 mm / 225 ˚ 580 /160 / 1045 mm / 225 ˚
  공구수납 갯수
(상/하 공구대)
20 /- 20 /-
  주축(30분 정격)
5000 (rpm)/ AC 22 kW (30 HP)
5000 (rpm)/ AC 22 kW (30 HP)
  제2 주축(30분 정격)
-
5000 (rpm)/ AC 18.5 kW (25 HP)
  밀링 주축(20%ED)
12000 (rpm)/AC 15 kW (20 HP)
12000 (rpm)/AC 15 kW (20 HP)
  40
[*80,*120]

INTEGREX 200-ⅢT 200-ⅢST
  척 사이즈
8 ˚ 8 ˚
  최대 가공 지름
(상/하공구대)
Ф660 mm / Ф260 mm Ф660 mm / Ф260 mm
  상부 공구대 이동량
X/Y/Z/B
580 / 160 / 1045 mm / 225 ˚ 580 / 160 / 1045 mm / 225 ˚
  하부 공구대 이동량
X
2/Y2
150 / 1010 mm 150 / 990 mm
  공구수납 갯수
(상/하 공구대)
20 / 9 20 / 9
  주축(30분 정격)
5000 (rpm)/ AC 22 kW (30 HP)
5000 (rpm)/ AC 22 kW (30 HP)
  제2 주축(30분 정격)
-
5000 (rpm)/ AC 18.5 kW (25 HP)
  밀링 주축(20%ED)
12000 (rpm)/AC 15 kW (20 HP)
12000 (rpm)/AC 15 kW (20 HP)

INTEGREX 300-Ⅲ  300-ⅢS
  척 사이즈
10 ˚ 10 ˚
  최대 가공 지름
(상/하공구대)
Ф760 mm / - Ф760 mm / -
  상부 공구대 이동량
X/Y/Z/B
1042,1532/230/1095,1585 mm/225 ˚ 1067,1524/230/1128,1585 mm/225 ˚
  공구수납 갯수
(상/하 공구대)
20 /- 20 /-
  주축(30분 정격)
4000 (rpm)/ AC 26 kW (35 HP)
4000 (rpm)/ AC 26 kW (35 HP)
  제2 주축(30분 정격)
-
4000 (rpm)/ AC 26 kW (35 HP)
  밀링 주축(20%ED)
12000 (rpm)/AC 18.5 kW (25 HP)
12000 (rpm)/AC 18.5 kW (25 HP)

INTEGREX 300-ⅢT 300-ⅢST
  척 사이즈
10 ˚ 10 ˚
  최대 가공 지름
(상/하공구대)
Ф760 mm / Ф420 mm Ф760 mm / Ф420 mm
  상부 공구대 이동량
X/Y/Z/B
1532 / 230 / 1585 mm / 225 ˚ 1532 / 230 / 1585 mm / 225 ˚
  하부 공구대 이동량
X
2/Y2
230 / 1564 mm 230 / 1530 mm
  공구수납 갯수
(상/하 공구대)
20 / 9 20 / 9
  주축(30분 정격)
4000 (rpm)/ AC 26 kW (35 HP)
4000 (rpm) 26 kW (35 HP)
  제2 주축(30분 정격)
-
4000 (rpm) 26 kW (35 HP)
  밀링 주축(20%ED)
12000 (rpm)/AC 18.5 kW (25 HP)
12000 (rpm)/AC 18.5 kW (25 HP)

INTEGREX 400-Ⅲ  400-ⅢS
  척 사이즈
12 ˚ 12 ˚
  최대 가공 지름
(상/하공구대)
Ф760 mm / - Ф760 mm / -
  상부 공구대 이동량
X/Y/Z/B
1034,1524/230/1095,1585 mm/225 ˚ 1067,1524/230/1128,1585 mm/225 ˚
  공구수납 갯수
(상/하 공구대)
20 /- 20 /-
  주축(30분 정격)
3300 (rpm)/ AC 30 kW (40 HP)
3300 (rpm)/ AC 30 kW (40 HP)
  제2 주축(30분 정격)
-
4000 (rpm)/ AC 26 kW (35 HP)
  밀링 주축(20%ED)
12000 (rpm)/AC 18.5 kW (25 HP)
12000 (rpm)/AC 18.5 kW (25 HP)

INTEGREX 400-ⅢT 400-ⅢST
  척 사이즈
12 ˚ 12 ˚
  최대 가공 지름
(상/하공구대)
Ф760 mm / Ф420 mm Ф760 mm / Ф420 mm
  상부 공구대 이동량
X/Y/Z/B
1524 / 230 / 1585 mm / 225 ˚ 1532 / 230 / 1585 mm / 225 ˚
  하부 공구대 이동량
X
2/Y2
230 / 1564 mm 230 / 1530 mm
  공구수납 갯수
(상/하 공구대)
20 / 9 20 / 9
  주축(30분 정격)
3300 (rpm)/ AC 30 kW (40HP)
3300 (rpm)/ AC 30 kW (40 HP)
  제2 주축(30분 정격)
-
4000 (rpm)/ AC 26 kW (35 HP)
  밀링 주축(20%ED)
12000 (rpm)/ AC 18.5 kW(25 HP)
12000 (rpm) AC 18.5 kW(25 HP)
